一：用途

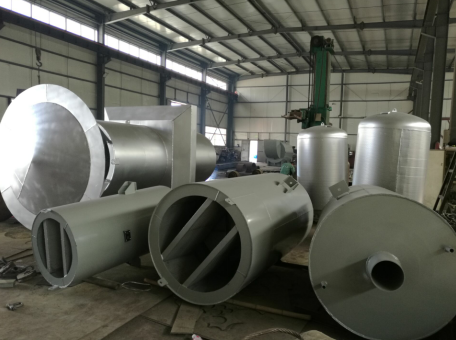

汽輪機排汽消聲器可用于背壓式、抽背、純凝、抽凝、工業拖動式汽輪機排氣消聲，該型號消聲器使用中不僅具備一定的消聲能力，更能保證使用中汽輪機壓力不升高，該型號消聲器經過眾多發電廠常期使用，反映情況特好，并獲得華東電力設計院的大力推薦認可，我廠也是該型號專 利生產廠家。
二、消聲器原理
汽輪機排汽消聲器是建立在通孔菱形阻聲流原理上制造，消聲進口管孔為通孔型，以穿孔板為阻性聲片，阻聲片為聲流式結構，是利用菱形彎曲吸聲及通道吸聲層厚度變化來改善消聲性能，不僅消聲較高，適應頻帶寬，氣流阻力小，能保證消聲效果又保證汽輪機背壓不增高。
三、消聲器定購選型
在訂購該型消聲器時須提供下列資料：
?。?）排放量多少(T/h)、壓力、溫度。
?。?）汽輪機型號；
?。?）排汽管外徑、壁厚；
四、規格型號
|
產品型號
|
排汽量T/H
|
壓力Mpa
|
接管尺寸mm
|
外形尺寸mm
|
|
TB-150/10
|
10
|
0.2-1.5
|
ф159
|
ф450x1300
|
|
TB-200/20
|
20
|
ф219
|
ф550x1600
|
|
TB-200/30
|
30
|
ф219
|
ф550x1800
|
|
TB-250/30
|
30
|
ф273
|
ф600x1900
|
|
TB-300/35
|
35
|
ф325
|
ф650x2000
|
|
TB-350/40
|
40
|
ф377
|
ф680x2100
|
|
TB-400/50
|
50
|
ф426
|
ф780x2300
|
|
TB-500/50
|
50
|
ф529
|
ф940x2400
|
|
TB-600/60
|
60
|
ф630
|
ф1150x2500
|
|
TB-600/80
|
80
|
ф630
|
ф1150x2700
|
|
TB-800/80
|
80
|
ф820
|
ф1450x2900
|
表中型號接管與排量供定貨選取，以排放量為準，因各單位排氣管存在縮管與擴管現象，所以請?zhí)峁?zhǔn)確性排放量。
|
